【洞見】近期，幾位演藝產業人士到Micro LED研究院進行交流，從市場對視覺體驗需求、從建黨100周年轉播和春晚場景融合，最后都說到COB封裝的話題；那么，從COB封裝發展到COB倒裝，跟SMD相比究竟有哪些優勢呢？

—Micro LED研究院

通?？葱录夹g(shù)COB倒裝的前景，可以從：消費者的需求角度，工程實際應用、產業鏈中的上下游企業發展情況等多維度判斷；

COB封裝優點

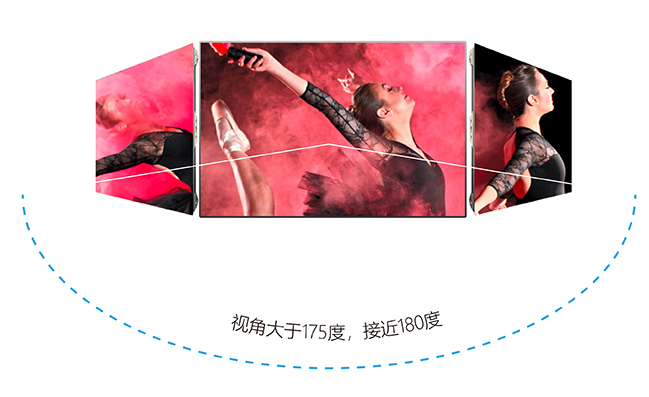

1、超寬視角：色域達到114%NTSC，視角大于175度，接近180度，具有更優秀的光學漫散色渾光效果。畫面柔和不炫光，適合各角度觀看。

2、輕薄至簡：可采用厚度從0.4-1.2mm厚度的PCB板，重量可降低到傳統產品的1/3，安裝設計輕便。

3、無縫聯拼、可彎曲：根據墻面大小，理論上可無限連拼；可彎曲是COB封裝的特性，異形拼接優于傳統顯示屏模組的LED異形屏。

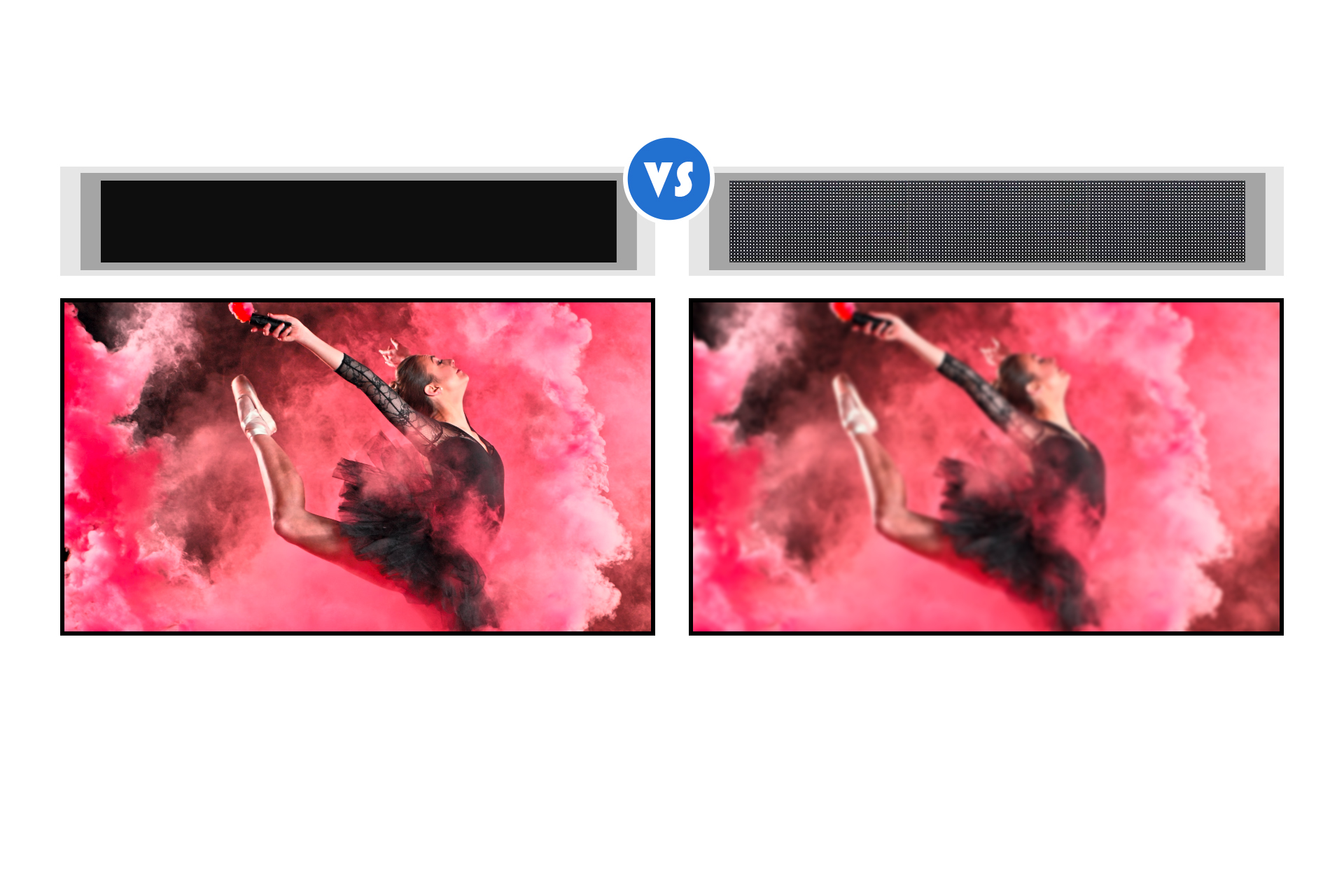

4、高畫質：沒有像素顆粒感，降低光強輻射、有效抑制摩爾紋，可以長時間近距離觀看不傷眼。

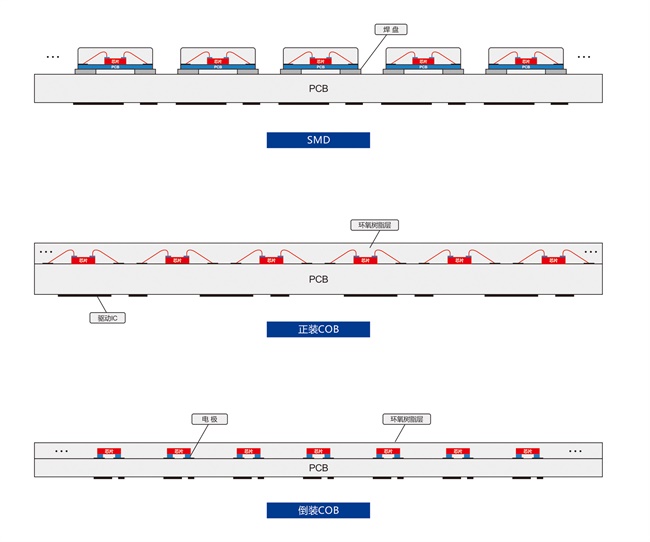

5、散熱能力強：COB倒裝散熱，是通過PCB板的銅箔快速將燈芯的熱量傳出，少死燈，延長了LED顯示屏的壽命。

6、流程簡化：和SMD貼片工藝相比，封裝流程省去：封裝、編帶、貼片、過回流焊等，節省了工藝、時間和成本。

7、防護性強：COB顯示屏整體灌膠，防護等級達到了IP66；沒有器件裸露，真正提高產品可靠性。

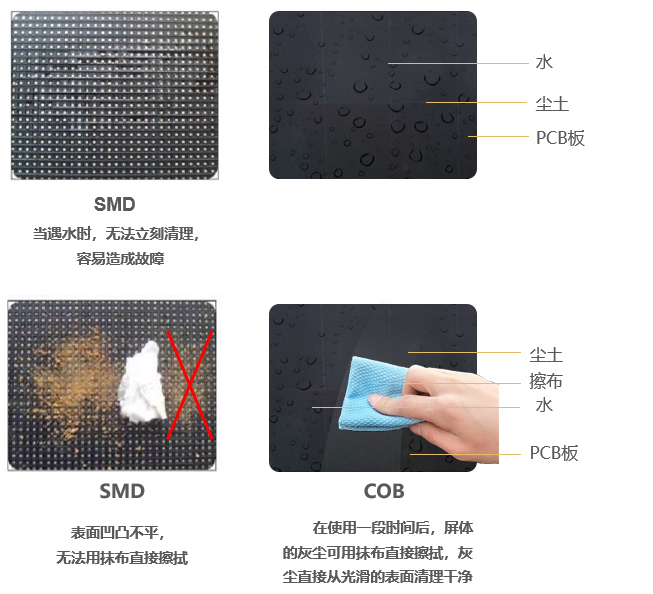

8、易清潔、維修：燈點表面凸起成球面，環氧樹脂膠封裝，有灰塵用水或布即可清潔。COB后期維修率低，維修過后不會像SMD產品一樣，會留下明顯的痕跡。

總的來說，全倒裝COB的效果，讓觀眾的視覺觀看更清晰，也更舒適，還能滿足行業產業化升級要求，通過這幾年的快速發展。Micro LED研究院認為，新一代顯示技術不是還處在前夜， 而是到了Micro LED的時代，COB倒裝時代已來！對行業中小企業而言，這是少有的機遇，讓我們拭目以待！
